概述

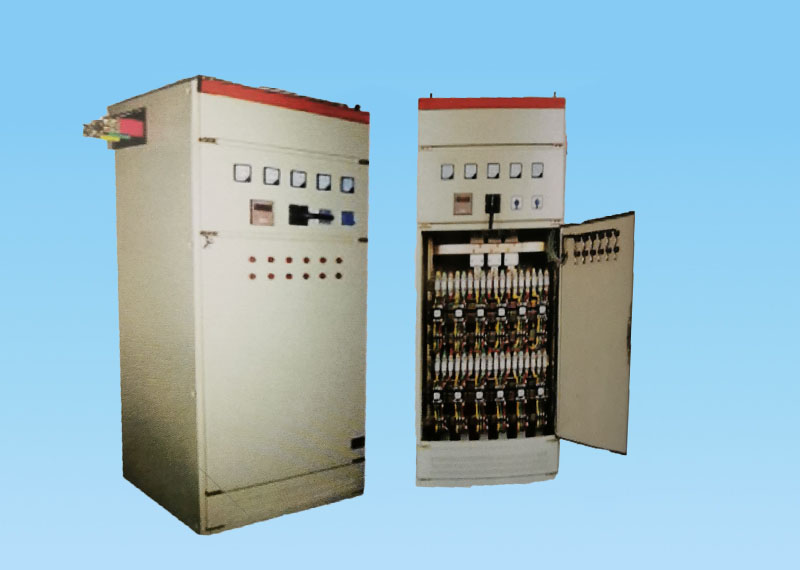

GGJ型低壓智能無功補償裝置適用于380V/220V、50HZ三相四線制配電系統。根據電網功率因數或無功功率變化自動向電網投切電容器組，實現電網功率因數補償?shù)难b置。它可將電網功率因數提高到0.95以上。GGJ型低壓智能無功補償裝置采用無功功率補償控制器和金屬化膜自愈式電容器組，電容器組的投切開關采用可控硅、電容接觸器、復合開關。先進獨特的自適應功能保證了電力電容器的使用安全，真正實現了電容補償裝置的自動穩定投切，有效改善電網的功率因素。廣泛運用在變電站、工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑動力中心、無功補償?shù)葓雠_。
我公司生產的智能無功補償裝置根據投切開關選擇分為三大類：
1、GGJ-1型：采用可控硅投切帶或不帶串聯電抗器的電容器補償單元；
2、GGJ-2型：采用接觸器投切帶或不帶串聯電抗器的電容器補償單元；
3、GGJ-3型：采用復合開關替代純接觸器。
標準
本裝置符合GB7251.1《低壓成套開關設備和控制設備第一部分》、GB/T15576《低壓成套無功功率補償裝置》、GB3797《電控設備第二部分裝有電子器件的電控設備）、DL/T597-1996《低壓無功補償控制器定貨技術條件》、GB4208-2008《外殼防護等級》、IEC439-1《低壓成套開關設備和控制設備》等標準。
使用條件
1、設備為室內安裝使用；
2、工作地點不超過海拔高度1000m，超過時應降容使用；
3、環境溫度：允許工作溫度范圍為-25℃~+40℃；不通電時的存放溫度范圍為-40℃~+55℃。
4、大氣相對濕度：在周圍空氣溫度+40℃時，濕度不得超過50%；在較底溫度下可以有較高的相對濕度；最濕月的平均最大相對濕度為90%，同時該月的月平均溫度為-25℃，無凝露；
5、運行地點無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方；
6、安裝垂直度不超過5°；
7、安裝條件：電網中諧波含量符合GB/14549中0.38KV條款的規定。
主要性能特點
1、結構與性能
GGJ型低壓智能無功補償裝置由柜體、隔離開關/斷路器、熔斷器/微型斷路器、晶閘管/電容切換接觸器/復合開關、熱繼電器、串聯電抗器、電力電容器組及智能無功功率補償控制器等組成，柜體為封閉式結構。防護等級為IP20。
我公司生產的智能無功補償裝置是根據用戶配電系統的負荷情況，設計選用多組電容器補償支路，利用智能無功功率補償控制器，對電容器組的投切進行控制，匹配負荷的波動，實現智能動態補償。
1）響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器。
2）保護功能：過壓、過載、欠壓、欠流、諧波、短路等功能
3）運行方式：具有自動運行與手動運行兩種工作方式。
4）無功動態補償，使功率因數達標，可提高電網功率因數達到0，95以上，避免供電公司利率電費罰款；
5）可串聯適配電抗器，有效抑制諧波，延長電容器壽命，提高供電安全，改善電能質量；
6）提高設備（變壓器、線路）利用率，通過補償無功與諧波抑制，使總供電電流下降；
7）有效支撐負荷端電壓，加強系統電壓穩定性；
8）降損節能。降低用戶無功損耗，改善電網電壓質量，降低線損。
2、性能指標
1）主要電氣性能指標：
補償后功率因數不低于0.95（或按用戶要求）；
投切時間不超過10ms；
動態響應時間：20~60ms；
本裝置自身不產生高次諧波和無線電射頻干擾；可以手動投切電容器進行試驗。
2）安全放電指示：裝置斷電后，電容安全.放電時間為5分鐘，電容電壓降到50V以下。
技術參數
1、整體技術參數
1）額定電壓：三相交流380V，單相220V
2）額定頻率：50Hz
3）補償方式：共補、分補、共補與分補混合補償。
4）補償容量：600kvar~1kvar。
5）補償方式：循環投切，編碼投切，模糊控制自動投切。
6）控制物理量：功率因數、無功功率或無功電流
7）最快響應時間：≤20ms
8）接線方式：角接或星接
9）投切開關：晶閘管、電容型接觸器、復合開關
10）投切組數：1-16路
11）電容配置方式：等比、等差、等容
2、智能無功功率補償控制器主要參數
1）額定電壓：三相、線電壓380V。
2）電流：電流端配5A電流互感器，極性自動判別。電流端阻抗20MΩ，可與任何電流表串接而不必另設電流互感器。
3）頻率：45~50Hz，55~65Hz兩段自動跟蹤鎖相。
4）控制路數：1-16路，控制器自動識別。
5）輸出點：觸點容量：22OV 7A，380V 3A（控制接觸器）：+12V 0.5A（控制晶閘管/復合開關）。
6）LCD指示：電容器組投切指示，超前指示，過壓指示。
7）液晶數值顯示三相功率因數、三相電壓、三相電流、三相有功功率、三相無功功率等參數。
8）過壓保護；有過壓判斷，顯示并快速逐級切除補償電路的功能，切除全部電容時間小于1分鐘。
9）欠壓保護：當系統電壓低于設定下限值時，快速切除電容器。
10）缺相保護：當系統中有一相缺少時，快速切除電容器。
11）諧波保護：當系統電壓諧波或電流諧波高于設定上限值時，快速切除電容器。
12）低負荷保護：當系統負荷低于某個限值時，快速切除電容器。
13）投切門限：0.88（滯后）~0.98（滯后）。
14）負電流封鎖6%，0.5%~20%連續可調。
15）投切控制方式：自動+手動。
16）自動方式：職能隊列加循環投切。
17）手動方式：按順序自由選擇投切。
18）智能識別：電容器組電容自動識別。故障電容器組自動切除。
19）自動運行功能：停電退出，通電后延時恢復自動運行。
20）具有通訊功能。
|
柜體外形尺寸 |
高 | 寬 | 深 |
| 2200 | 600、800、1000、1200 | 600、800、1000 |
