概述

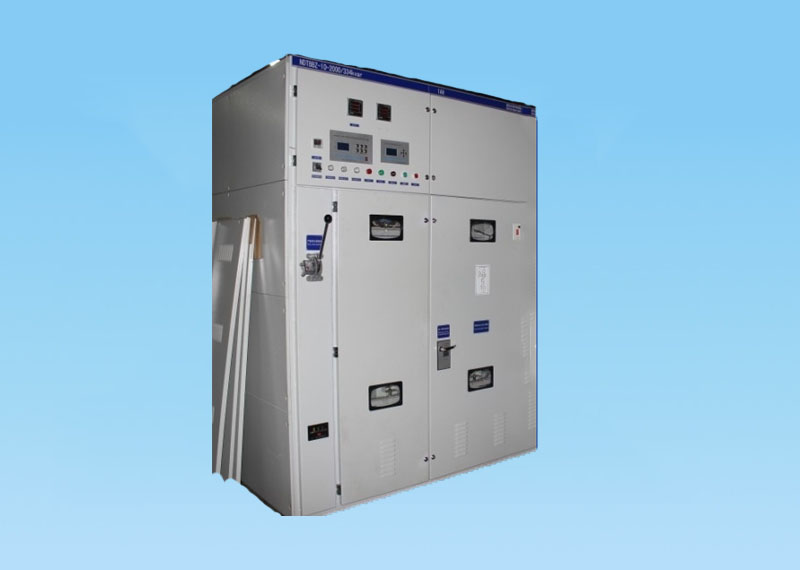

HGN2-12(Z)箱式固定交流金屬封閉開關設備(簡稱開關柜)適用于3 kV、6kV、7.2kV、12kV三相交流50Hz系
統中作為接收與分配電能之用,特別適合于頻繁操作的場所，其母線系統為單母線(可派生出單母線帶旁路和雙母線結構）。
標準
開關柜符合國家標準GB3906《3~35kV交流金屬封閉開關設備》和等效采用電工標準IEC298 《交流金屬封閉開關設備和控制設備》的要求。并具有防止帶負荷分、合隔離開關防止誤入帶電間隔；防止誤分、合斷路器；防止帶電掛接地線；防止帶地線合隔離開關等"五防"閉鎖功能。針對高壓電動機的起動,開發的派生系列XGND1型起動柜，可實現電抗柜和起動柜合二為一，起動柜可單獨實現電機正反轉。完全滿足工況要求。本開關柜安裝于戶內，主開關采用與操作機構一體化的ZN28-12系列真空斷路器， 隔離開關采用GN30-12旋轉式隔離開關。具有體積小、振動小、噪音低、外殼封閉、可靠性高等一系列優點。
產品特點
柜體為拼裝式結構，由熱鍍鋼板折彎后采用進口高強度鉚釘鉚接而成，結構簡單堅固、美觀。
柜內開關間隔為六氟化硫氣體絕緣和滅弧，而其他間隔均為空氣絕緣。
柜內的開關裝置可選用sf6負荷開關、sf6斷路器、sf6接觸器、sf6隔離開關。
負荷開關與接地開關，接地開關與柜門均設有可靠的聯鎖裝置，防止誤操作。
操作機構可實現手動（就地）、電動（遠方）操作。
根據需要，柜上可配備繼電器、線圈、儀表用互感器等一些附件。
可裝設限流式帶有撞擊器觸動脫扣裝置的熔斷器。
柜后封板兼為壓力釋放裝置，確保人身安全。 靠墻安裝，操作及維護均由正面進行。
使用環境條件
環境溫度：上限+40，下限-25；
海拔高度：不超過1000m，高于1000m但不超過4000m時，按GB311.1進行修正；
相對濕度：日平均值不大于95%，月平均值不大于90%；
地震烈度：不大于8度；沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
如果上述使用條件不能滿足時，可以與我公司協商解決。
