概述

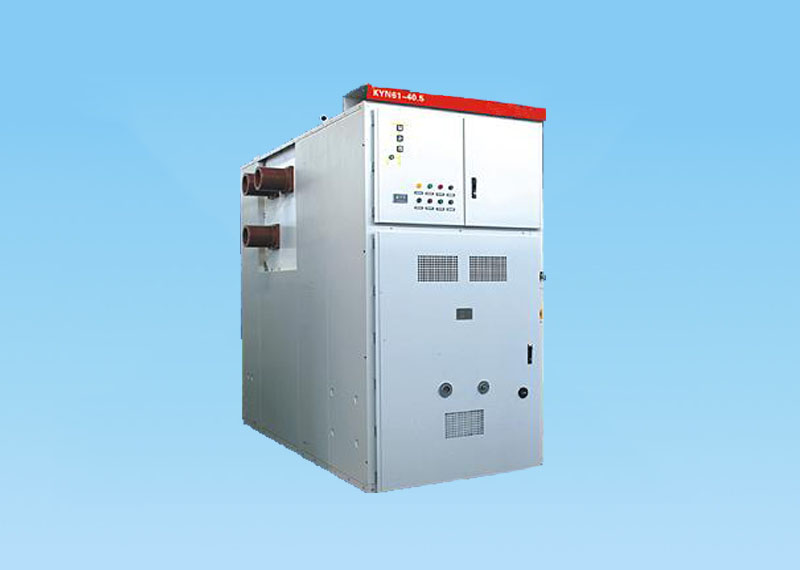

KYN61-40.5鎧裝移開式交流金屬封閉開關設備 (以下簡稱開關設備) 額定電壓及頻率分別為40.5KV,50(60Hz)。主要用于工廠和電力系統中接受和分配電能并對電路實行控制、保護和監測。其主要特點是能配真空斷路器或SF6斷路器,柜體采用組裝結構，提高了產品品質和配合精度。
標準：
GB3906-2006 《3~35kV交流金屬封閉開關設備》、GB11022-89 《高壓開關設備通用技術條件》、IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》、DL404-97 《戶內交流高壓開關柜訂貨技術條件》
使用環境
正常環境條件
1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
2．海拔高度不超過1000m；
3．相對環境濕度日平均不大于95%，月平均不大于90%；
4．地震烈度不超過8級；
5．水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
特殊工作條件
在超過規定的正常的環境條件下使用時，可以與我公司協商解決。
技術指標
·額定電壓(KV) 40.5
·工頻耐受電壓(KV) 95(1min)
·沖擊耐受電壓(KV) 185
·額定頻率 50Hz
·額定電流(A) 1250/1600/2000
·額定熱穩定電流(KA 4S) 25/31.5/40
·額定動穩定電流(KA) 63/80
·額定短路開斷電流(KA) 25/31.5/40
·額定短路關合電流(KA) 63/80
·分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
·防護等級 IP3X
組成結構
開關設備柜體結構采用組裝式、斷路器采用手車落地式結構；配用全新型復合絕緣真空斷路器、并且有良好的互換性；手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構；主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式，滿足“五防”功能；所有的操作均可在柜門關閉狀態下進行；電纜室空間充裕，可連接多根電纜；快速接地開關用于接地和回路短路；外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。

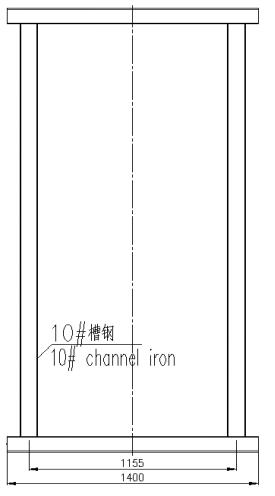

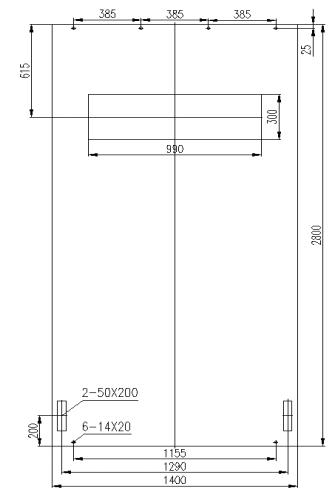

動力柜外形尺寸
