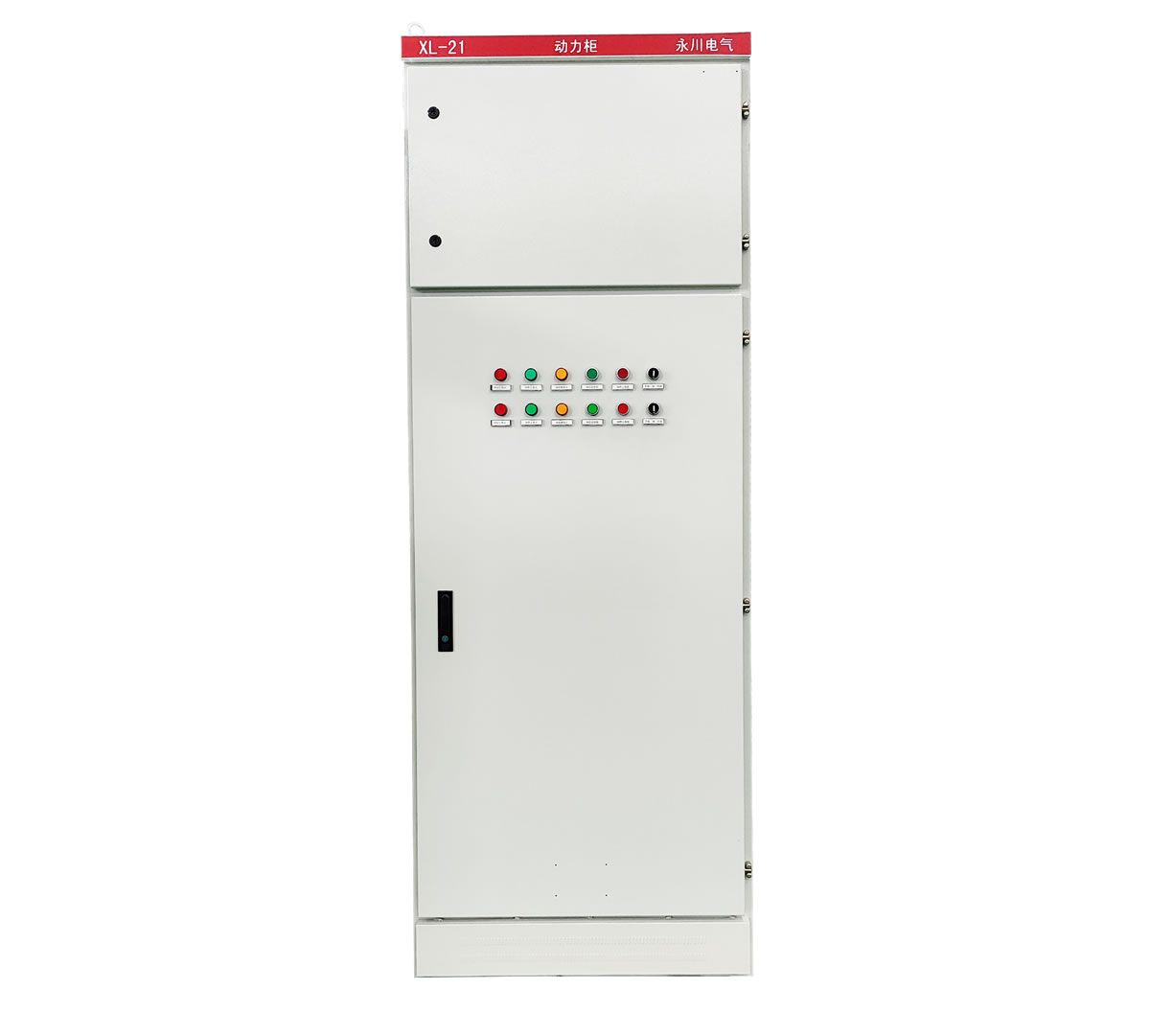

概述
XL-21系列動力配電柜(以下簡稱動力柜)系用于交流50Hz，額定工作電壓380V，額定電流630A及以下的三相三線、三相四線、三相五線制電力系統中，作為動力、配電、電動機、控制中心等電能轉換、分配與控制之用。主要用于電壓380V，容量在0.52-75kW電機的電控裝置及照明等，對于其他符合本動力柜負載性能的場合也允許適用。廣泛應用于發電廠、變電站、石油、化工、冶金、機械等廠礦企業和高層建筑的低壓配電系統，是目前低壓配電系統廣泛使用的動力控制配電設備之一。
標準：
本動力柜符合IEC439-1 《低壓成套開關設備和控制設備》、GB7251.1《 低壓成套開關設備和控制設備第一部分》等標準。
正常使用環境
1、環境溫度：-20℃～+40℃，且24h內的平均溫度不超過+36℃。
2、海拔高度：不超過2000m。
3、相對濕度：在周圍空氣溫度為+40℃時不超過50%;在較低溫度下可以有較高的相對濕度(如：+20℃時為90%)，考慮到溫度的變化允許產生適度的凝露。
4、設備安裝時與垂直面的傾斜度應不超過5℃。設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。
5、如果上述使用條件不能滿足時，可以與我公司協商解決。
主要結構特點
1、動力柜系戶內靠墻或離墻安裝、柜前檢修，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接或采用型鋼(C型或8MF型材)組合而成。前右側可裝設刀開關或刀熔開關操作手柄，作為電源切斷與接通操作之用，柜門上可裝設操作按鈕，指示燈及顯示儀表，打開柜門后，動力柜內部設備全為敞露便于檢修維護，本動力柜除裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
2、型鋼做框架的動力柜，其門板及側、后封板均為可拆式。
3、動力柜分為兩種型式，柜體高度1700mm和1800mm的為普通型(P型)，柜體獨立安裝，根據要求頂部可開進出線孔;柜體高度1900mm的為帶頂母線型(M型)，柜頂裝有可拆卸的蓋板，方便母線安裝和拆卸。動力柜頂蓋裝有吊環、用于吊裝用。
4、動力柜采用精鑄可調門鉸，門開啟大于135°。柜體內的安裝支架在元件安裝完之后,可以整體的調節?？筛鶕?jù)不同的使用環境來安裝和進出線，通用性強，可多臺組合使用。
4、動力柜具有配電方案靈活、組合方便、通用性強、結構新穎等特點。
5、防護等級可達IP2X、IP30。
動力柜主要技術參數
額定電壓：AC400V
額定絕緣電壓：660V
額定電流：630A
額定短時耐受電流：30kA
外殼防護等級：IP2X、IP30
動力柜外形尺寸

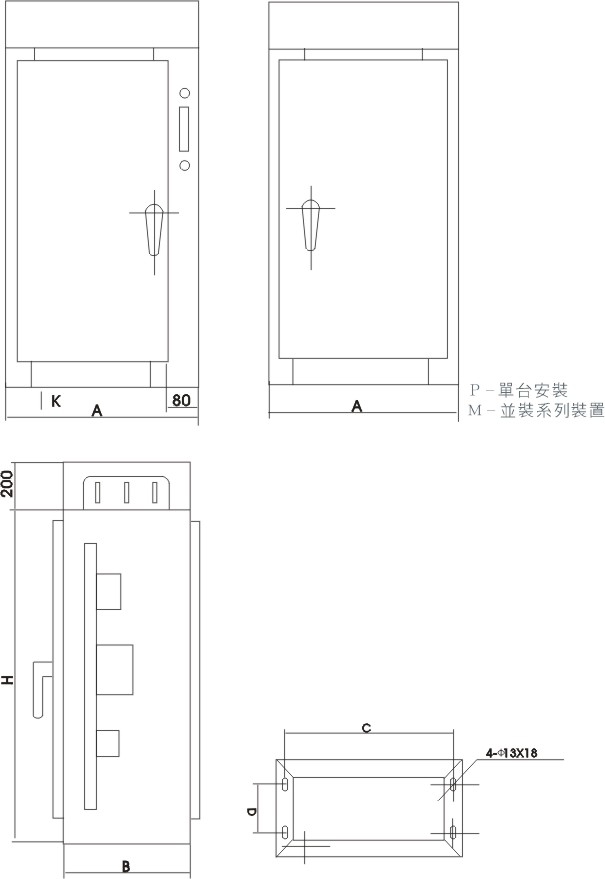

1、焊裝式
焊裝式（單位：mm）
|
H |
A |
B |
C |
D |
備注 |
|
1700、1800 |
600 |
350 |
550 |
250 |
戶外用，需采用加防雨蓋 |
|
700 |
350 |
650 |
250 |
||
|
800 |
350 |
750 |
250 |
||
|
H+200=1900 |
600 |
450 |
550 |
350 |
|
|
700 |
450 |
650 |
350 |
||
|
800 |
450 |
760 |
350 |

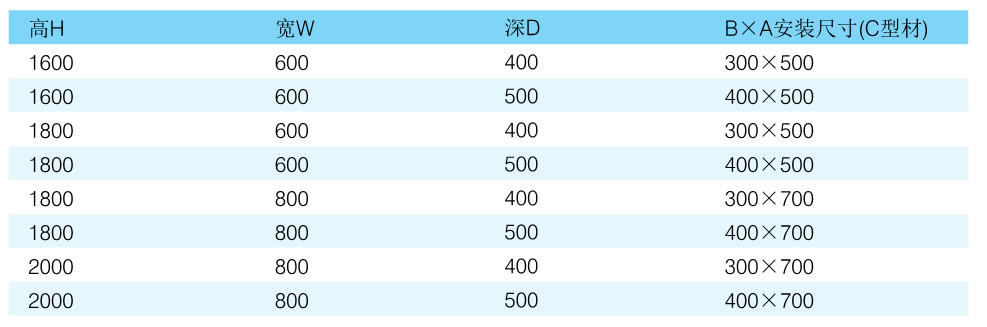

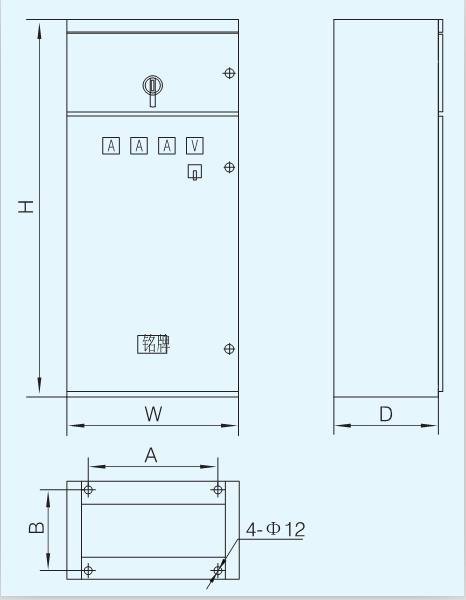

2、組裝式
注：帶頂母線型高度為H+200mm
